MCE GPS2CAN Modul

MCE Performance GPS2CAN Modul – kompatibel mit ECUMaster ADU.

Das MCE GPS2CAN Modul liefert Position, Geschwindigkeit und Zeit per CAN-Bus direkt an Ihr ECUMaster ADU Dashboard – ideal für Laptimer, Datenaufzeichnung und GPS-Geschwindigkeit. Basis ist ein hochwertiges Holybro-GNSS-Modul mit u-blox NEO-M9N-Empfänger und MCE-Firmware.

TECHNICAL DATA

• GNSS-Empfänger: u-blox NEO-M9N
• Bis zu 4 GNSS gleichzeitig: GPS, Galileo, GLONASS, BeiDou
• Frequenzbänder: GPS L1C/A, GLONASS L1OF, BeiDou B1I, Galileo E1B/C
• Positionsgenauigkeit: 2,5 m
• Prozessor: STM32G4 (170 MHz)
• Schnittstelle: CAN-Bus
• Versorgungsspannung: 4,7–5,2 V, Stromaufnahme < 200 mA bei 5 V
• Betriebstemperatur: -40 bis +80 °C
• Gehäuse: Ø 54 mm, Höhe 14,5 mm
• LED-Anzeigen: Power und 3D-Fix
• Anschluss: D-Sub 9 (Stecker)

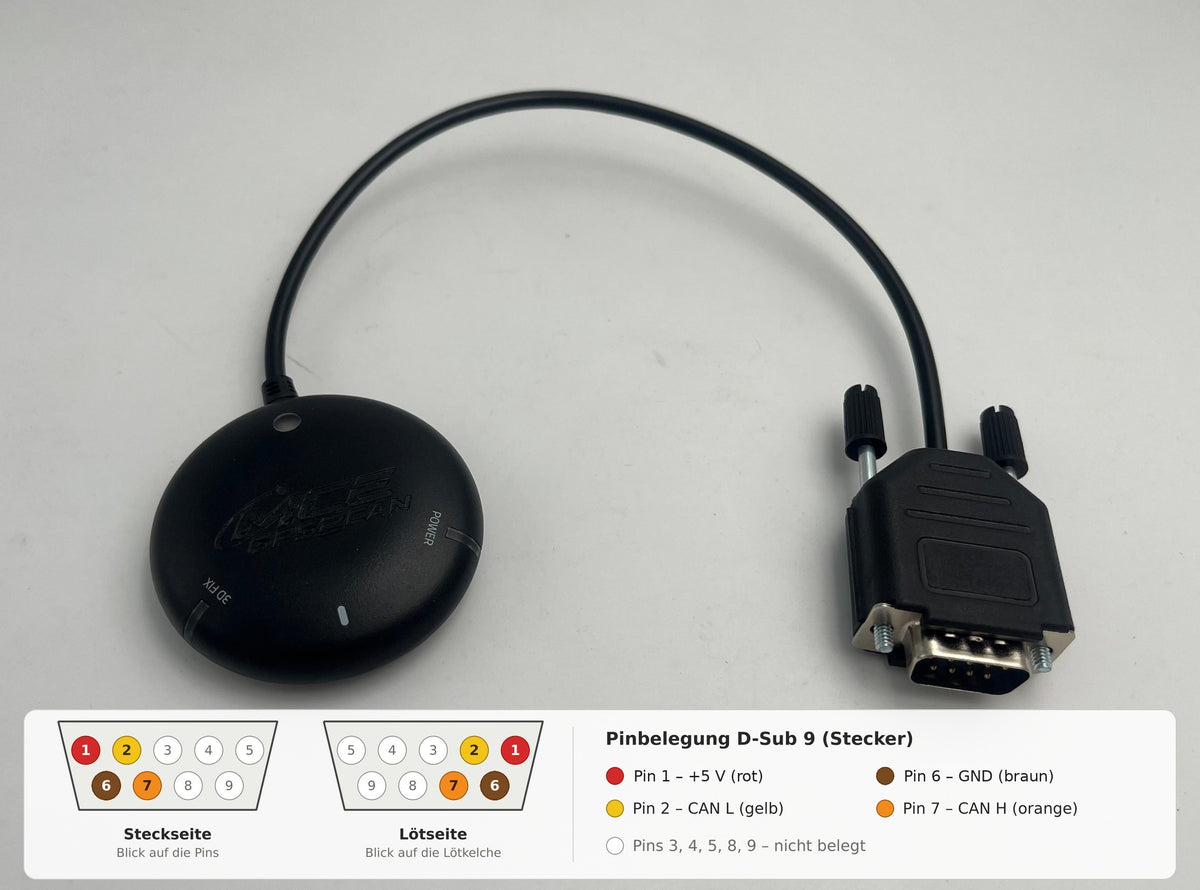

PIN ASSIGNMENT D-SUB 9

• Pin 1 – +5 V (rot)
• Pin 2 – CAN L (gelb)
• Pin 6 – GND (braun)
• Pin 7 – CAN H (orange)
• Pins 3, 4, 5, 8, 9 – nicht belegt
